Microzoneamento Sísmico em Londrina

A diferença de solo entre o centro expandido de Londrina e os bairros da zona sul é gritante. No centro, o basalto aflora raso e a resposta sísmica é controlada pela rocha sã. Já na Gleba Palhano e arredores, os espessos mantos de solo laterítico sobre o arenito Caiuá alteram completamente a amplificação das ondas. Ignorar essa variabilidade numa cidade de 580 mil habitantes com verticalização acelerada é um erro de projeto que pode custar caro. Para mapear essas variações, realizamos campanhas de microzoneamento sísmico combinando MASW com perfis de refração, permitindo extrair a velocidade de ondas de cisalhamento (Vs) e definir o perfil de rigidez do terreno. O resultado é um mapa de classes de sítio que orienta desde o coeficiente sísmico de projeto até a escolha do tipo de fundação.

O Vs30 é o parâmetro que define a classe de sítio sísmico e determina todo o espectro de projeto — errar esse valor compromete a segurança estrutural.

Metodologia e escopo

Londrina está a 610 metros de altitude, no Terceiro Planalto Paranaense, e registra sismicidade natural de baixa magnitude, mas com epicentros recorrentes no alinhamento do Rio Tibagi. A NBR 15421:2006 exige que estruturas essenciais considerem a ação sísmica, e a classificação do terreno como Classe C, D ou E muda radicalmente o espectro de resposta. Nossas campanhas de microzoneamento sísmico usam arranjos lineares de 46 geofones e fonte ativa de queda de peso, aplicando o método MASW para gerar curvas de dispersão até 30 metros de profundidade. O processamento é feito com inversão robusta que entrega perfis Vs30 com precisão de ±5%. Em áreas com contraste de impedância elevado, integramos a refração sísmica para amarrar o topo rochoso e validar as interfaces do modelo 1D. Cada ponto de investigação é georreferenciado com GPS diferencial e amarrado à base cartográfica municipal.

Considerações locais

O plano diretor de Londrina incentivou a verticalização nos eixos estruturais, mas boa parte da cidade cresceu sobre solos coluvionares e lateríticos com rigidez muito variável em curtas distâncias. Isso gera um risco silencioso: dois prédios vizinhos podem estar sobre classes de sítio diferentes e sofrer demandas sísmicas distintas durante um evento, mesmo que raro. A NBR 6122:2019 não cobre explicitamente o dimensionamento sísmico de fundações, o que torna o microzoneamento sísmico a única ferramenta para preencher essa lacuna com dados locais. Sem esse mapa de classes de sítio, o engenheiro adota um coeficiente genérico que pode subestimar a aceleração espectral em terrenos moles ou superestimar em rocha, gerando custo desnecessário ou vulnerabilidade oculta. Em hospitais, escolas e viadutos, a exigência é ainda mais crítica.

Precisa de uma avaliação geotécnica?

Resposta em menos de 24h.

Email: contato@geotecnia1.org

Normas aplicáveis

NBR 15421:2006, ASCE 7-22 (site classification), NEHRP Provisions (seismic site class), ASTM D7400-19 (MASW), NBR 6122:2019 (fundações)

Serviços técnicos associados

Campanha MASW para classificação de sítio

Aquisição sísmica ativa com arranjos lineares e processamento de curvas de dispersão. Entregamos o perfil Vs(z), o valor de Vs30 calculado conforme ASCE 7 e a classe de sítio (A a E). Ideal para terrenos de médio a grande porte, torres comerciais e obras públicas.

Mapa de iso-Vs30 e relatório geotécnico-sísmico

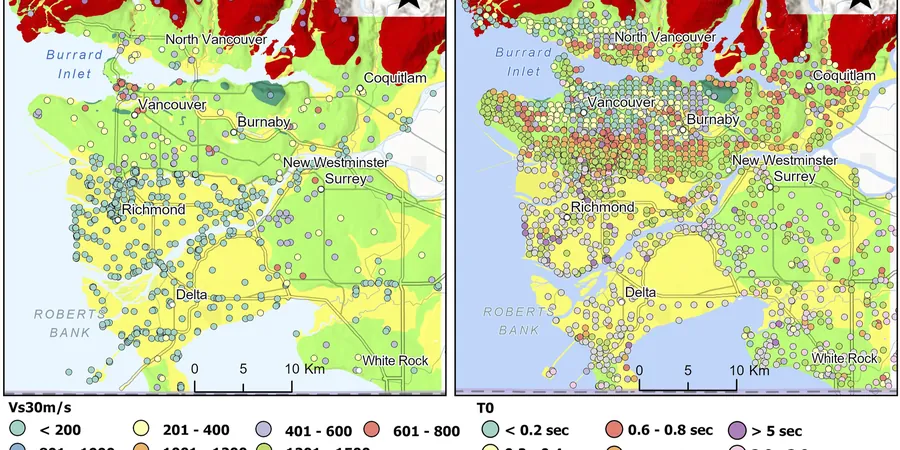

Compilação de múltiplos pontos MASW em mapa georreferenciado com curvas de iso-Vs30. O relatório inclui espectros de resposta normalizados por classe de sítio, análise de efeitos de bacia e recomendações de coeficiente sísmico horizontal para projeto de fundações.

Parâmetros típicos

Parâmetro	Valor típico
Profundidade de investigação	30 m (padrão Vs30); opcional até 50 m com arranjo estendido
Norma de classificação sísmica	NBR 15421:2006 / ASCE 7-22 (site class)
Método de aquisição	MASW ativo com 46 geofones de 4.5 Hz, espaçamento 1-3 m
Fonte sísmica	Queda de peso de 80 kg ou marreta sísmica de 8 kg
Parâmetro entregue	Vs30, perfil Vs(z), classe de sítio (A-E), mapa de iso-Vs30
Intervalo de amostragem	0.5 ms (frequência de Nyquist 1000 Hz)
Processamento	Inversão por algoritmo genético com análise de sensibilidade

Perguntas frequentes

Qual o custo de uma campanha de microzoneamento sísmico em Londrina?

Cada campanha é dimensionada sob medida após visita técnica.

Com que profundidade o ensaio MASW investiga o solo?

Com arranjo padrão de 46 geofones e fonte ativa, atingimos 30 metros de profundidade de forma confiável. Para investigações mais profundas, até 50 metros, usamos arranjos estendidos com maior offset e fonte de maior energia.

O microzoneamento é obrigatório para edifícios residenciais em Londrina?

A NBR 15421 exige consideração sísmica para estruturas essenciais e edifícios com mais de 30 metros de altura. Mesmo para edifícios menores, o microzoneamento sísmico é recomendado quando o terreno apresenta variação lateral significativa de rigidez, comum nos solos da zona sul da cidade.

Quanto tempo leva para entregar o mapa de classes de sítio?

Uma campanha típica de 10 a 15 pontos MASW em Londrina é executada em 3 dias de campo. O processamento, inversão e elaboração do mapa de iso-Vs30 com relatório técnico são concluídos em até 10 dias úteis após a aquisição.
