Em Londrina, a prática de engenharia geotécnica local frequentemente subestima a variabilidade dos basaltos da Formação Serra Geral. A cidade, situada sobre o terceiro planalto paranaense a cerca de 610 metros de altitude, apresenta solos residuais que, à primeira vista, parecem competentes, mas cuja rigidez pode variar de forma abrupta em profundidade. O ensaio MASW (Multichannel Analysis of Surface Waves) permite aferir com precisão o perfil de velocidade de ondas de cisalhamento (Vs) e o parâmetro VS30, essencial para a classificação sísmica do terreno conforme a NBR 15421:2006. Diferente de métodos invasivos, o MASW captura a dispersão das ondas Rayleigh geradas por uma fonte ativa, revelando contrastes de impedância que sondagens pontuais isoladas muitas vezes não detectam. Para empreendimentos que exigem análise dinâmica, seja por exigência normativa ou pela presença de solos colapsíveis da região norte do Paraná, o perfil Vs obtido alimenta diretamente modelos de resposta de sitio, e pode ser complementado por investigações diretas como o ensaio CPT quando a estratigrafia requer validação pontual da resistência de ponta.
O parâmetro VS30 determina a categoria sísmica do solo e é a chave para definir os espectros de projeto em conformidade com a NBR 15421, impactando diretamente o custo da estrutura.
Metodologia e escopo
Considerações locais
Um edifício comercial de 18 pavimentos projetado para a Gleba Palhano, assentado sobre um perfil de solo residual de basalto com lentes de argila siltosa, pode apresentar períodos fundamentais de vibração muito distintos do previsto se o VS30 for estimado apenas por correlações empíricas com o NSPT. O uso exclusivo de tabelas de conversão para obter a Vs, prática ainda comum em escritórios de cálculo estrutural, introduz um desvio que, em cenários com forte contraste de rigidez a poucos metros de profundidade, conduz a erros na classificação do terreno — de Classe C para Classe D, por exemplo. Esse erro de classificação altera todo o espectro de resposta elástica e pode subdimensionar os esforços sísmicos na estrutura, especialmente nos modos superiores de vibração. O ensaio MASW elimina essa incerteza ao medir diretamente a dispersão das ondas de superfície, fornecendo um perfil contínuo de Vs que identifica com clareza a profundidade do embasamento rochoso e a presença de zonas de baixa velocidade associadas a solos potencialmente colapsíveis sob carregamento dinâmico.
Normas aplicáveis
NBR 15421:2006 – Projeto de estruturas resistentes a sismos, NBR 15575:2021 – Edificações habitacionais – Desempenho (exigências de segurança estrutural), ASTM D4428/D4428M-14 – Standard Test Methods for Crosshole Seismic Testing (referência para Vs), Eurocode 8 (EN 1998-1:2004) – Design of structures for earthquake resistance (referência internacional para VS30)
Serviços técnicos associados
Ensaio MASW ativo e determinação do VS30

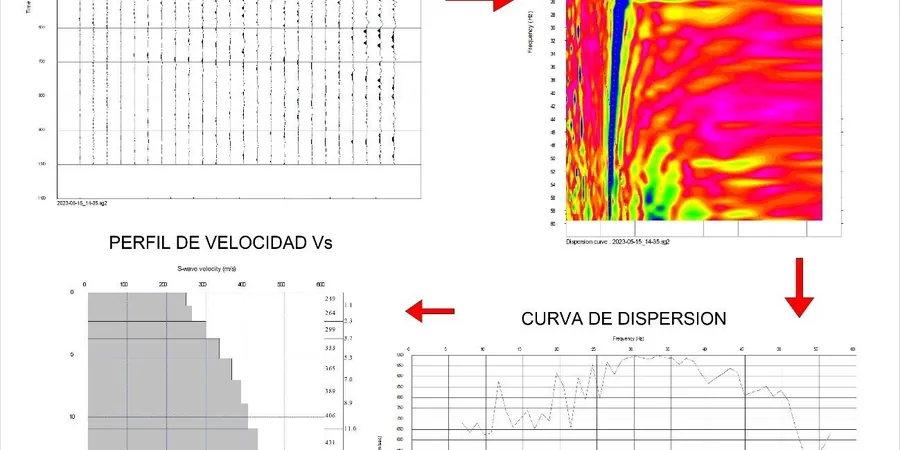

Aquisição de dados sísmicos com arranjo linear de 24 ou 48 canais, utilizando marreta sísmica instrumentada como fonte. Processamento dos registros para extração da curva de dispersão da onda Rayleigh, inversão do perfil 1D de Vs e cálculo do VS30. O relatório inclui a classificação sísmica do terreno conforme a NBR 15421 e a recomendação dos coeficientes de amplificação sísmica Fa e Fv para o espectro de projeto.
Perfilamento Vs integrado para análise de resposta de sítio
Integração do perfil MASW com dados de sondagens SPT e CPT existentes para construir um modelo geotécnico de coluna de solo calibrado. Este modelo é a base para estudos de amplificação sísmica local e análise de interação solo-estrutura, especialmente relevante em empreendimentos de grande altura ou estruturas industriais sensíveis a vibrações na região metropolitana de Londrina.
Parâmetros típicos
Perguntas frequentes
Quanto custa aproximadamente um ensaio MASW com determinação do VS30 em Londrina?
O investimento para um ensaio MASW completo, incluindo aquisição, processamento, inversão do perfil de ondas de cisalhamento e relatório de classificação sísmica, parte de aproximadamente $100.000. O valor final pode variar conforme a extensão do arranjo sísmico, a necessidade de múltiplos pontos de investigação no terreno e a complexidade do processamento de dados em áreas urbanas com elevado ruído ambiental.
Qual é a diferença entre o MASW ativo e o método de refração sísmica clássica?
A refração sísmica clássica baseia-se no tempo de percurso das ondas compressionais (P) e funciona bem quando as velocidades aumentam com a profundidade. O MASW utiliza ondas de superfície (Rayleigh) e analisa a dispersão, não o tempo de trânsito, permitindo obter um perfil contínuo de Vs mesmo quando existem inversões de velocidade — camadas menos rígidas sobrejacentes a camadas mais rígidas — situação comum nos solos residuais de basalto em Londrina, onde lentes de solo laterítico podem apresentar rigidez menor que o material sobrejacente.
O ensaio MASW pode ser realizado em área urbana densa, como o centro de Londrina?
Sim, é perfeitamente viável. Utilizamos arranjos com maior densidade de geofones e fontes sísmicas de alta energia (como marretas de queda acelerada) combinadas com técnicas de empilhamento vertical para aumentar a razão sinal-ruído. O processamento inclui filtros de frequência e análise f-k que permitem isolar o trem de ondas Rayleigh do ruído cultural gerado pelo tráfego da Avenida Higienópolis ou de obras próximas. A escolha do horário de menor interferência também é um fator operacional que levamos em conta no planejamento da campanha.
Em que situações a NBR 15421 exige a classificação sísmica do terreno pelo VS30?
A NBR 15421:2006 estabelece que toda estrutura deve ter sua categoria sísmica definida com base na zona sísmica do local e na classe do terreno. Para estruturas nas classes de importância B, C e D — que incluem edificações comerciais de múltiplos andares, hospitais, escolas e instalações industriais — a determinação da classe do terreno deve ser feita a partir da medição direta do VS30, não sendo recomendada a estimativa exclusivamente por correlação com o NSPT. Em Londrina, localizada na zona sísmica 0 (a de menor perigo), a exigência se aplica sobretudo a empreendimentos que buscam certificação de desempenho conforme a NBR 15575.
