O basalto da Formação Serra Geral define o substrato de Londrina, mas a espessura do solo residual — aquele vermelho argiloso que todo mundo conhece — varia radicalmente de um lote para outro. Já pegamos terreno onde a sonda encontrava rocha a 12 m e, a 200 m dali, a 28 m. Para fundação de torre e escavação de subsolo, confiar só na sondagem pontual é arriscado. A tomografia sísmica de refração/reflexão resolve isso: varre toda a área, gerando um perfil contínuo de velocidades de onda P e S. Com esse dado, a gente identifica o topo rochoso, zonas de alteração, contatos litológicos e até cavidades preenchidas por solo. Em Londrina, onde os basaltos podem estar muito fraturados ou intercalados com brechas vulcânicas, a sísmica de refração é o método que menos fura e mais informa. Complementamos o perfil sísmico com dados diretos de sondagens SPT nos pontos de calibração, amarrando geofísica com geotecnia.
O perfil sísmico contínuo elimina a falsa sensação de homogeneidade que três furos de sondagem podem dar no basalto fraturado de Londrina.
Metodologia e escopo
Considerações locais
O horizonte de alteração do basalto em Londrina pode formar bolsões de solo mole confinados entre camadas de rocha sã — um convite ao recalque diferencial e ao colapso de escavações. Também há risco de encontrar diques de diabásio ou arenito intertrape, com propriedades mecânicas completamente distintas do basalto encaixante. A sísmica de refração sozinha não lê camadas de baixa velocidade abaixo de uma camada rápida (inversão de velocidades), então quando a geologia local sugere essa possibilidade, acoplamos a sísmica de reflexão de alta resolução ou combinamos com resistividade elétrica para confirmar a estratigrafia. Outro ponto crítico: a vibração de marreta em área urbana pode gerar ruído cultural intenso, mascarando chegadas distantes. Nosso processamento usa filtro FK e empilhamento vertical para limpar o sinal. Ignorar a variabilidade lateral do basalto é o erro mais caro que se pode cometer em fundação de grande porte na cidade.
Normas aplicáveis
ASTM D5777-18 — Standard Guide for Using the Seismic Refraction Method, ABNT NBR 15935:2011 — Investigações geofísicas de superfície — Sísmica de refração, ISRM Suggested Methods for Determining Seismic Velocity, ABNT NBR 6122:2019 — Projeto e execução de fundações (para correlação Vp/NSPT), Eurocode 7 (EN 1997-2:2007) — Ground investigation and testing (para critérios de interpretação)
Serviços técnicos associados
Refração sísmica para topo rochoso
Linhas de 48 a 120 geofones com 5 tiros por arranjo, processadas por tomografia de tempos de trânsito. Entrega seção 2D e mapa de isoprofundidade do embasamento, essencial para planejar cava de subsolo e estaqueamento em rocha.
Reflexão sísmica de alta resolução
Para alvos entre 10 m e 100 m de profundidade, útil em túneis e escavações profundas no basalto. Permite identificar refletores internos na rocha, zonas fraturadas e contatos geológicos sub-horizontais.
Tomografia cross-hole sísmica
Entre furos de sondagem, com fonte sparker e hidrofones, gerando imagem de alta definição do maciço entre 5 m e 40 m de profundidade. Ideal para fundação de pontes e viadutos sobre os ribeirões Cambé e Lindóia.
Parâmetros típicos
Perguntas frequentes
Qual a diferença entre sísmica de refração e de reflexão para uma obra em Londrina?
A refração usa as ondas que viajam pela interface solo-rocha e voltam à superfície; é excelente para mapear o topo do basalto até uns 30-40 m. A reflexão capta ondas que refletem em camadas internas da rocha e serve para profundidades maiores (50-100 m), sendo mais indicada para túneis ou escavações muito profundas onde interessa saber se há fraturas ou descontinuidades abaixo do topo rochoso.
Qual é o custo médio de uma campanha de tomografia sísmica em Londrina?
O custo exato depende do comprimento total de metros lineares, número de geofones, fonte sísmica utilizada e se há necessidade de reflexão ou cross-hole complementar.
A sísmica consegue diferenciar basalto são de basalto alterado?

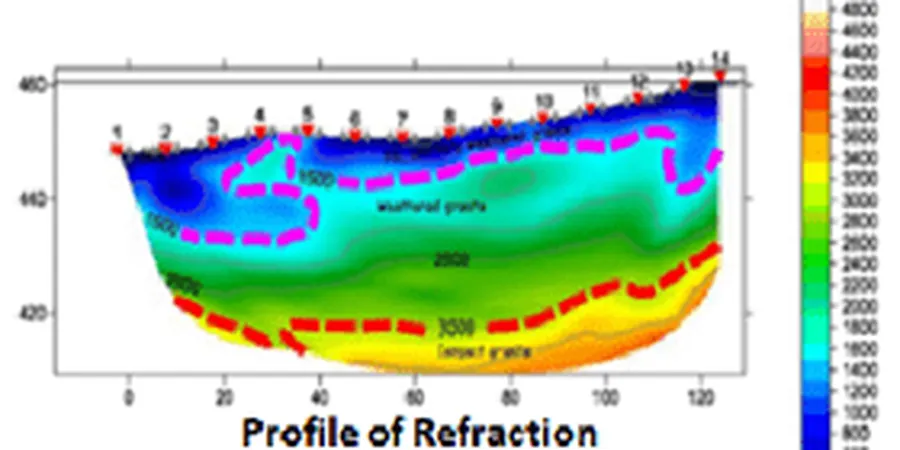

Sim, e com boa resolução. O basalto são apresenta velocidades de onda P superiores a 3500 m/s, enquanto o alterado fica entre 1500 e 2500 m/s. A tomografia sísmica gera um gradiente de cores que mostra claramente a transição entre esses materiais, permitindo estimar a espessura da camada de alteração e a profundidade do maciço competente.
Em quanto tempo entregam o relatório após o levantamento de campo?
O levantamento de campo de uma linha de 120 m com refração leva de 1 a 2 horas. O processamento e interpretação de uma campanha com 5 linhas fica pronto em 5 a 7 dias úteis, incluindo as seções tomográficas, o mapa de isoprofundidade do topo rochoso e o relatório técnico com parâmetros dinâmicos do maciço.
